Электросхема.Wiring diagram на r1200gsa 10-12 годы?!

Ён · 28 Мар 2014

Думаю в чипе дипе есть наконечники.

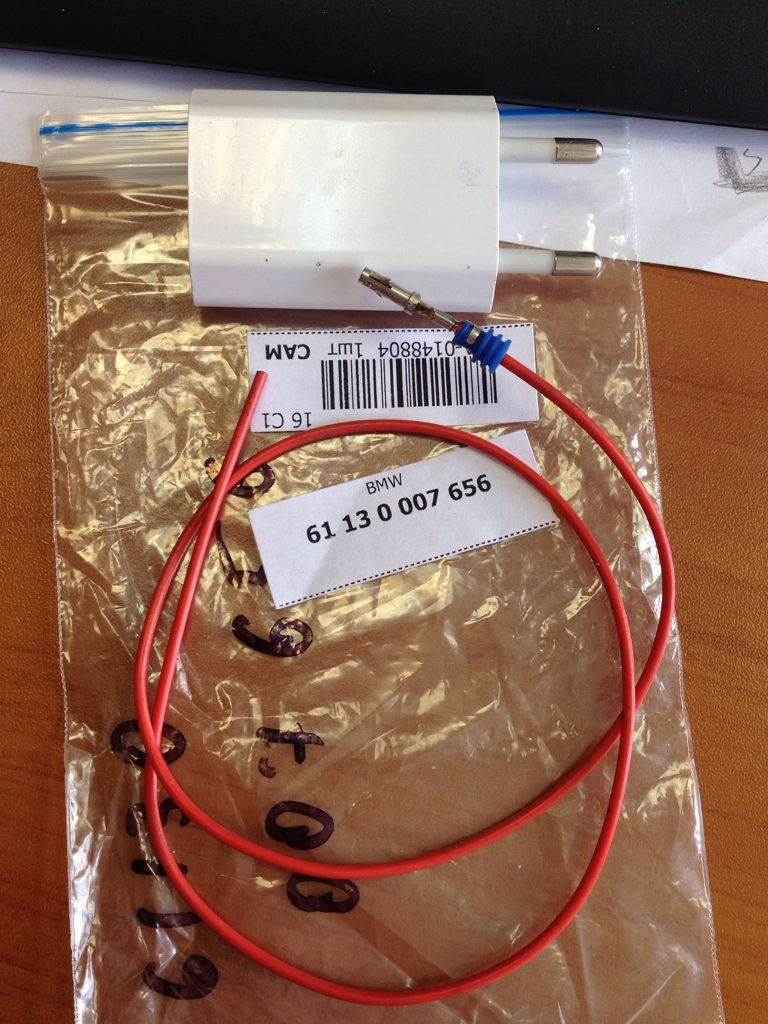

Считаю не целесообразным покупать новую фишку и к ней контакты bmw61130007656(как на фото) ибо дорого!
Лучшый вариант это на разборку сбегать или купить адаптер с проводом(выше пост).

Alex911 · 28 Мар 2014

Всем привет. Решил посмотреть программу и заодно протестить свой мот (R1150RT), но столкнулся с одной проблемой: судя по схеме диагностического разъема, R1150RT использует другой протокол или я неправильно вижу схему подключения. Если кто знает как правильно распиновать разъем 1150 серии и как его подключить к компу, был бы признателен за консультацию.

An82 · 28 Мар 2014

xodak написал(а):
Подскажи, где такие наконечники взять?

Были под рукой "мамы" DEUTCH разъемов - обжал и сверху термоусадкой засадил. В такой разъем их вставить не получится, они гладкие, не за что в разъеме им будет зацепиться...

An82 · 28 Мар 2014

Alex911 написал(а):
Всем привет. Решил посмотреть программу и заодно протестить свой мот (R1150RT), но столкнулся с одной проблемой: судя по схеме диагностического разъема, R1150RT использует другой протокол или я неправильно вижу схему подключения. Если кто знает как правильно распиновать разъем 1150 серии и как его подключить к компу, был бы признателен за консультацию.

Открыл схему R1150RT 2005 года - да, там есть еще один провод, который идет от генератора (9 нога). По остальным пинам все похоже - 1 Диагостика (идет в ЭБУ), 4 - масса (коричневый, по схеме идет от АКБ), 6 - "плюс" (идет от предохранителя). Вроде так.

Ён · 28 Мар 2014

Wiring diagram на r1200gsa 10-12 годы?!

Alex911 написал(а):
Всем привет. Решил посмотреть программу и заодно протестить свой мот (R1150RT), но столкнулся с одной проблемой: судя по схеме диагностического разъема, R1150RT использует другой протокол или я неправильно вижу схему подключения. Если кто знает как правильно распиновать разъем 1150 серии и как его подключить к компу, был бы признателен за консультацию.

Глянул схему твоего коня. Пробуй подключаться так же как к воздушному гусю 1200, распиновка не изменилась...

Alex911 · 28 Мар 2014

спасибо за ответ. Но конь у меня 2001 года, к диагностическому разъему подходит всего 3 провода и приходят они на 1,6 и 10 контакт. Вот и как тут разобраться что бы ничего не попалить?

morfeantyri · 1 Апр 2014

Alex911 написал(а):
спасибо за ответ. Но конь у меня 2001 года, к диагностическому разъему подходит всего 3 провода и приходят они на 1,6 и 10 контакт. Вот и как тут разобраться что бы ничего не попалить?

в самой проге найти схему разъема, там есть распиновка, если не в явном виде то на диаграммах точно... дойду до работу гляну

Ён · 1 Апр 2014

Alex911 написал(а):
спасибо за ответ. Но конь у меня 2001 года, к диагностическому разъему подходит всего 3 провода и приходят они на 1,6 и 10 контакт. Вот и как тут разобраться что бы ничего не попалить?

У тебя R28?
Вот твоя распиновка, все предельно ясно в программе ...

Alex911 · 2 Апр 2014

Спасибо огромное за разъяснения, значит я правильно отследил схему, поосто меня смущал провод идущий через форсунки, боялся накосячить чего. На днях соберу приборчик и попробую подключиться.

k-dmitriy · 3 Апр 2014

а ктонить может рассказать, а то никогда с этим не сталкивался, шо цэ за такой K-line какое он отношение имеет к BM9213 и имеет ли это отношение к OBD или OBDII, а так же INPA / Ediabas и K+DCAN *смаел с вытарещенными глазами*

Ён · 4 Апр 2014

http://m.ebay.com/itm?itemId=271290302050
Адаптер на таможне

Скоро буду охотиться с ноутбуком на водяных гусей!
Есть добровольцы, кто отдаст своего мокрого на растерзание?

Laks · 4 Апр 2014

Заезжай в Сочи - отдам бедолагу

k-dmitriy · 5 Апр 2014

Ён_ написал(а):
http://m.ebay.com/itm?itemId=271290302050
Адаптер на таможне
Скоро буду охотиться с ноутбуком на водяных гусей!

а не для водяных он не подходит?

Крутов · 5 Апр 2014

Саня, ехай ко мне.

Ён · 5 Апр 2014

Laks написал(а):
Заезжай в Сочи - отдам бедолагу

С удовольствием приехал бы, но пока нет планов.

---------- Сообщение добавлено в 08:44 ---------- Предыдущее сообщение размещено в 08:43 ----------

k-dmitriy написал(а):
а не для водяных он не подходит?

Пока не знаю есть ли в нем протокол К-линии. Придет проверю на воздушнике.

---------- Сообщение добавлено в 08:46 ---------- Предыдущее сообщение размещено в 08:44 ----------

Antichrist написал(а):
Саня, ехай ко мне.

Собираюсь, но не обещаю

Ён · 8 Апр 2014

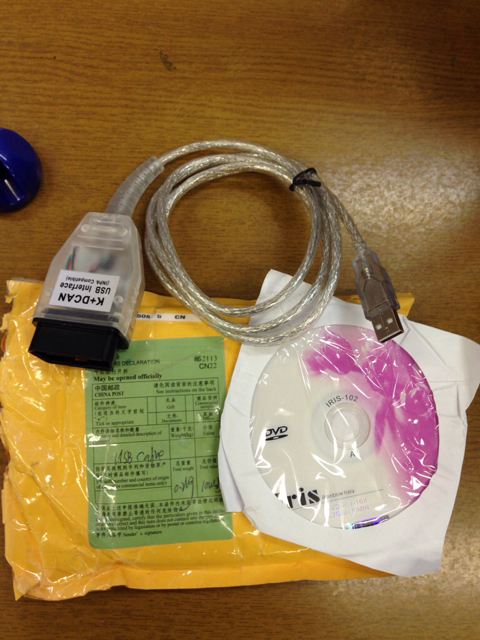

Девайс пришел.
"Кошечки", вставайте в ряд

))

Rik · 8 Апр 2014

Ён_ написал(а):
Девайс пришел.

Работает? Как подключали?

Rik · 8 Апр 2014

Ён_ написал(а):
Еще не проверял работоспособность. Сегодня Х5 попугаю этим адаптером.

Много читал про этот адаптер то что он с машинами не всегда хочет работать. А тут с мото. интересно как его можно подцепить к разъёму мотоцикла без переходника.

Ён · 8 Апр 2014

Rik написал(а):
Много читал про этот адаптер то что он с машинами не всегда хочет работать. А тут с мото. интересно как его можно подцепить к разъёму мотоцикла без переходника.

Этот адаптер на Х5 с Rheingold работает.
[video=youtube;g94a9YlmIO8]http://www.youtube.com/watch?v=g94a9YlmIO8[/video]

В адаптере используется из D-CAN протокола только H линия. Наверно и водяной гусь будет работать по одной линии D-CAN.
Думаю этот адаптер будет и воздушные модели гусей читать, поскольку в нем есть K-Line.

Друзья, процесс идет. Этот ребус мы разгадаем, потерпите еще немножко...

Алексеич · 10 Апр 2014

Х5 какого года? 7 и 8-ю ноги на адаптере перемыкал?
Кто нибудь к-лайн адаптером диагностировал воздушного Гуся 2013 года?
