Электросхема.Wiring diagram на r1200gsa 10-12 годы?!

Ён · 22 Фев 2014

Antichrist написал(а):
Можешь и мне комплектик прикупить, в нашей глуши такого не найти.

Юра, ты можешь сам поискать адаптер в своих краях. Думаю у вас не настолько все плохо что бы не было такой простой приблуды в вашем городе.
http://www.sinava.ru/BM9213.php

По результатам изысканий решим вопрос с железкой.
Ок?

Крутов · 22 Фев 2014

Ура, у нас такая приблуде тоже продается.

Ён · 22 Фев 2014

Под 7 винду качаем драйвер отсюда .

morfeantyri · 22 Фев 2014

да еще проверьте что бы в "Настройки" -> "Конфигурации VCI" стаяло "EDIABAS" - иначе работать не будет!

После установки k-line адаптера проверьте на какой порт он встал!!! для этого жмем:
Пуск -> правой кнопкой мыши на "Компьютер" -> Свойства -> Диспетчер устройстр -> тут ищем Порты (COM и LPT) - смотрим номер порта

далее в файле C:\EDIABAS\BIN\obd.ini ищем строук Port=ComX где вместо X какая-то цифирка, она должна совподать с тем что вы увидели в диспетчере устройств, если это не так то меняем на значение увиденное в диспетчере устройств.

Все сохраняем и запускаем софт.
Плдключаемся:

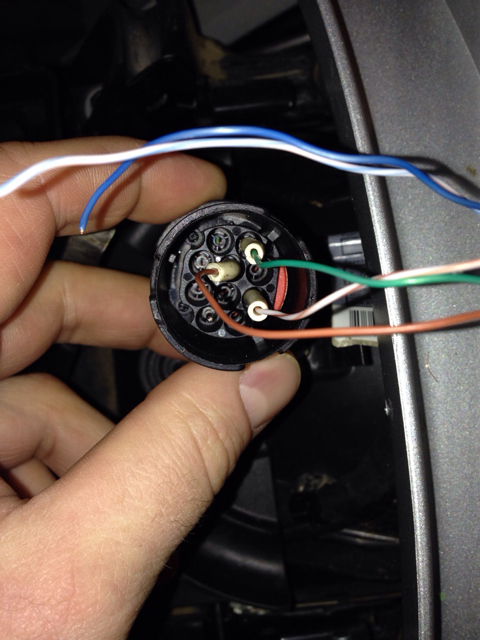

Схема подключения к мотоциклу (опробовано на r1200gsa '12)

Ён · 22 Фев 2014

morfeantyri написал(а):
да еще проверьте что бы в "Настройки" -> "Конфигурации VCI" стаяло "EDIABAS" - иначе работать не будет!

Вот почему у меня не заработало

На фотке правильная настройка

Про ком порт у меня вопросов нет, а вот драйвер к адаптеру под винду 7 пришлось на сайте производителя чипа качать.

Осталось найти ответную часть диагностической фишки.
Антон, огромное тебе спасибо!
Придется летом ехать к тебе в гости проставляться

)

morfeantyri · 23 Фев 2014

Ён_ написал(а):
Про ком порт у меня вопросов нет, а вот драйвер к адаптеру под винду 7 пришлось на сайте производителя чипа качать.

Осталось найти ответную часть диагностической фишки.

Про чип это нормально, я тоже на сайте производителя качал.
Фишка говорят такая есть в подкапотной проводке на 39 кузове bmw

(меня хотя не напрягает 3 контакта одеть, я их обжал под диаметр пинов наконечникоми) завтра поковыряю у знакомых на разборке проводку с этого кузова, найду отпишусь!

Ён · 23 Фев 2014

morfeantyri написал(а):
Про чип это нормально, я тоже на сайте производителя качал.
Фишка говорят такая есть в подкапотной проводке на 39 кузове bmw (меня хотя не напрягает 3 контакта одеть, я их обжал под диаметр пинов наконечникоми) завтра поковыряю у знакомых на разборке проводку с этого кузова, найду отпишусь!

Антон, еще раз спасибо за работу которую ты проделал!
Все заработало.
Пока не нашел как менять сроки приглашения на ТО

Не нашел в ПО построения в реальном времени графиков с разных датчиков...

Как тепло придет поподробней изучу прожку.

Снял коротенькое видео

[video=youtube;Skvsx2Py3SE]http://www.youtube.com/watch?v=Skvsx2Py3SE[/video]

morfeantyri · 23 Фев 2014

Ён_ написал(а):

так вот тут!!!

одна строчка это пробег до то другая дата приглашения на то!

Графики тоже пока не делал и не глядел где... выяснил что мой переходничек не видит включено зажигание или нет

Проверь свой: попробуй протестовать ближний свет например.

И еще некоторые тесты похоже требуют подключения внешнего оригинального устройства, во вторник вечером притащут мне такое на время, попробую дам знать.

Ах да... АБС разобрал полностью

до платы

нашел повисшую щетку... как и предполагалось... во вторник буду собирать все это ну и тестить прокачу тормозов с продувкой абс

если заработает

Gera_N · 24 Фев 2014

Люди! Всё долго ставилось и вроде бы поставилось...Но.
Сначала ставились какие-тулзы, потом поставил вроде основную программу. Но непонятно, какой файл запускной??? на рабочем столе появились новые иконки: INPA, NCS Expert tool, Tool 32, Win-KFP. Прбовал запускать их по очереди, ничего похожего на ваши скрины не обнаружил. В папке Rheingold не обнаружил ни одного запускного файла... Что не так? Подскажите плиз.

Крутов · 24 Фев 2014

На рабочем столе хлам, снеси его. У меня в меню пуска значек появился

Ён · 24 Фев 2014

Wiring diagram на r1200gsa 10-12 годы?!

В меню "пуск" должна появиться иконка с изображением поршня.

Все ставил по умолчанию на диск с:\ ? Когда ставил на d порограмма выдавала ошибку, что на С ничего нет

Если будете ставить на виндовс XP то нетфрэймворк нужен не ниже 4.0 версии.

Крутов · 24 Фев 2014

На домашнем компе все отлично работает, сегодня закупил нужных девайсов и буду устанавливать на комп в гараже.
И соответственно зацеплять к водяному. Посмотрим, что из этого выйдет.

Ён · 24 Фев 2014

Antichrist написал(а):
На домашнем компе все отлично работает, сегодня закупил нужных девайсов и буду устанавливать на комп в гараже.
И соответственно зацеплять к водяному. Посмотрим, что из этого выйдет.

Юра, молодец!
Когда ты наметил открыть сервиса БМВ во Владивостоке?

Я планирую найти какой-нибудь нетбук и кинуть его в мотоцикл, что бы вылететь по зову нуждающихся...

Ён · 24 Фев 2014

Wiring diagram на r1200gsa 10-12 годы?!

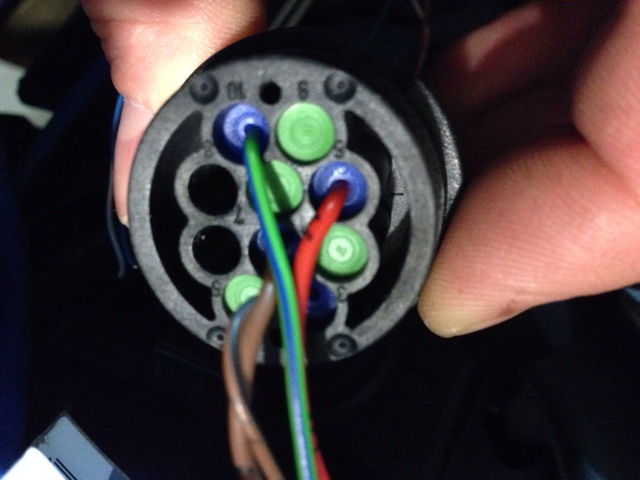

Соединение USB адаптера с диагностическим разъемом.

Временный вариант

Распиновка разъема

Gera_N · 24 Фев 2014

Antichrist написал(а):
На рабочем столе хлам, снеси его. У меня в меню пуска значек появился

Ок, понял. Снесу ярлыки. Ещё момент - при установке не поставил галочку на пункт "USB to Serial". Где это можно поправить? Или сносить и снова переустанавливать?

Крутов · 24 Фев 2014

Сейчас не возле проги, может Саня подскажет.

Ён · 24 Фев 2014

Gera_N написал(а):
Ок, понял. Снесу ярлыки. Ещё момент - при установке не поставил галочку на пункт "USB to Serial". Где это можно поправить? Или сносить и снова переустанавливать?

Что у тебя в файле C:\EDIABAS\BIN\obd.ini написано?
У меня так

[OBD]
Port=Com4
Hardware=USB
RETRY=ON
;Tracelevel=0xFFFFFFFF
;Tracelevel=0xFFFFFFFF
;Tracelevel=0xF0000000
;Tracelevel=0x0000FFFF
; Bit 0 = Funktionsaufruf
; Bit 1 = io Ergebnis
; Bit 2 = nio Ergebnis
; Bit 3 = Detailinfos
; Nibble 0 = readchar_wait
; Nibble 1 = main
; Nibble 2 = cmd
; Nibble 3 = obd
; Nibble 4 = send_and_receive_...
; Nibble 5 = read_telegram_...
; Nibble 6 = send_telegram
; Nibble 7 = SendData

[UNIT_A]
Port=Com2
Hardware=OBD

[UNIT_B]
Port=Com3
Hardware=OBD

и так далее .....

Gera_N · 24 Фев 2014

Погляжу. У меня Win7, поставил нетфреймворк 4. По ОБД-файлу - я так понял, что параметр Hardware=USB должен присутствовать. Это на него указывала галка в сетапе?

Ён · 24 Фев 2014

Gera_N написал(а):
Погляжу. У меня Win7, поставил нетфреймворк 4. По ОБД-файлу - я так понял, что параметр Hardware=USB должен присутствовать. Это на него указывала галка в сетапе?

Видимо, на него.
Gera_N, добавь город в профиль.
Интересно наблюдать географию мест в которых будет диагностическое оборудование.
Что бы знать кто может помочь путешественнику по России!

Gera_N · 24 Фев 2014

Ён_ написал(а):
Видимо, на него.
Gera_N, добавь город в профиль.
Интересно наблюдать географию мест в которых будет диагностическое оборудование.
Что бы знать кто может помочь путешественнику по России!

По географии обыденно -Москва

Мотик - водянка
