Да простит меня святой Grigor), но не могу не захвалить последнее творение наше и со второй попытки, предоставить на суд людской топ кейс, наделенный 165мм акустикой, немецкой компании Eton, и хочу сразу отметить, что апгрейд стерео системы свелся к добавлению тыловой акустики к уже имеющейся фронтальной, штатно установленной на данном пожирателе автобанов)

Причина тому-фазоинверторные корпуса передних АС, рассчитанные на работу со 100мм динамиками. Проблема в том, что фазоинверторная колонка, рассчитывается индивидуально под конкретный громкоговоритель и простая замена штатных динамиков на подобного типоразмера, обречена на провал, ибо производители акустики, как правило мы используем автомобильные, уж точно не думают о таком акустическом оформлении для динамиков этого калибра, сводя к минимуму шансы на успех, давая волю везению))

В топ кейсе, акустика работает на внутренний объем и не зажата, как передняя, производителем до размера компьютерной колонки) как следствие, получаем хороший басовый потенциал и уровень громкости при относительно скромной подаваемой мощности. Конечно, прежде чем дырявить топ кейс, изготавливаются внутренние композитные тазы, для придания требуемой жесткости и снижения риска деформации силовых элементов топ кейса, образуя единый сандвич из слоев пластика и жидкой виброизоляции, превращая хлипкий кофр в подобие полноценной колонки.
Посмотреть вложение 41191
Через нижний таз, можно смело скрутить топ кейс с хвостом мотоцикла, забыв о страхе потери прибавившего в весе чемодана)

Да простит меня публика за нержавеющий крепеж) просто сели батарейки при разработке сего чуда) да и соклубник был не против) при моделировании использовали шлем Шуберт, отчаянно сохраняя место для последнего и брата))

Стоит заметить, что штатная акустика, на порядок лучше заголосила от внешнего усилителя) подтверждая слабую мощность штатного, полагаю, что в большинстве случаев, это может стать первым шагом в апгрейде штатной стерео системы.

Grigor

Grigor

Evil moderator
Регистрация
18 Янв 2011
Сообщения
12,105
Адрес
Moscow
Имя
Григор
Мотоцикл
Harley-Davidson
Я не при делах))))
Не превращай тему в коммерческую и все будет Ок.
Просто делись творением своих рук.
ВСЕ ОСТАЛЬНОЕ только в личку, ну или сперва в кассу))

А

Андрюха1980

Регистрация
7 Сен 2015
Сообщения
70
Адрес
Красногорск
Имя
Андрей
BMW
R 1200 RT
Во сколько денег обошлись манипуляции?

P

PA5HTET

Регистрация
9 Июн 2014
Сообщения
98
Адрес
Дзержинский
Имя
Павел
BMW
F 800 R, R 1200 RT, K 1200 GT
Слушал данную балалайку на колесах - мне очень понравилось, и звук и качество исполнения. Можете г-н Антон, когда захотите :)

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон
А зачем все это?!
Хороший, а главное своевременный вопрос)))
Акустика артикулирована в спину пилота, и после 160 , когда оный прильнет к баку, от нее уже мало толку...... Но поскольку направлена она по ходу движения, а скорость звука пока преодолима только на летательных средствах, то отлично раздвигает авто в междурядье)))))
Кому укроп, кому музон)


Отправлено из моего iPhone используя Tapatalk

A

Avanes

Регистрация
4 Июн 2014
Сообщения
35
Адрес
Москва
Имя
Иван
BMW
R 1200 RT
Давно искал подобное решение.
Можно тоже цену под ключ и сроки работы в личку.
Ну и сразу где находитесь )))

K

Krosh

Регистрация
11 Дек 2014
Сообщения
195
Адрес
Мск-Долгопрудный
Имя
Евгений
BMW
R 1200 RT
Тоже в личку было бы интересно узнать сумму и сроки. Заранее спасибо!

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон
Первым делом, спасибо клубу за доверие и возможность продолжать данную тему) теперь, с позволения свыше) попробую разложить все по полочкам)

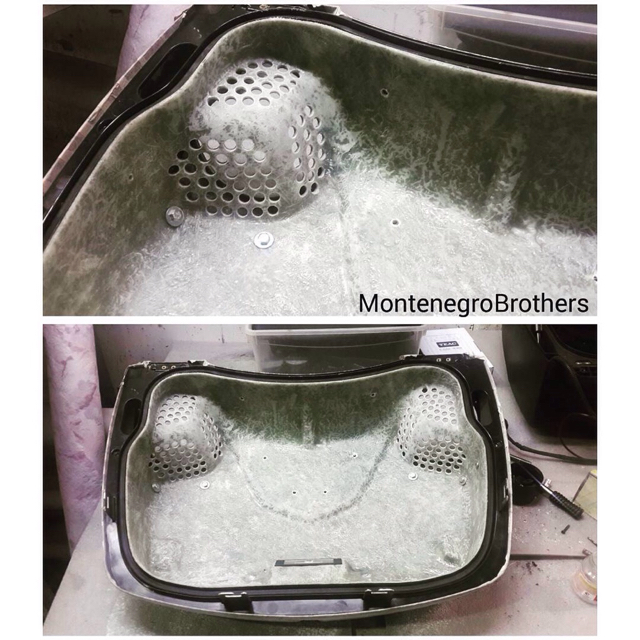

Работа по переделке топ кейса, займет неделю, сам мотоцикл не нужен, достаточно забросить мне чемодан, по адресу Рабочая ул. дом 84 с4. Первым делом, топ кейс разбираем на две части, и выклеиваем вставки-тазы, задача которых сохранить геометрию чемодана при вырезании угловых сегментов крышки и увеличить тотальную акустическую жесткость конструкции, сведя на нет резонансы и призвуки хлипкого топ кейса. 12000 руб.
Посмотреть вложение 41306
Вторым этапом выклеиваются сами накладки под акустику по имеющимся матрицам, вырезаются углы крышки, подготавливается посадочное место под акустику, вклеивается крепеж и, в завершение, перетяжка винилом. 10000 руб.
Этап третий, виброизоляция элементов топ кейса и закладка акустической проводки. 5000 руб.
Финальный этап изготовление декоративных грилей на акустику, финальная сборка топ кейса. 8000 руб.
Работы на самом мотоцикле сводятся к установке усилителя и силового автомата, изготовлению проводки и займут два дня. 7000 руб.
Перейдем к начинке) На данном апарате, установлена акустика Eton Pow 160, способная в объеме топ кейса сыграть от 65Hz и достичь громкости в 110 db, что сравнимо с рок концертом) При должном везении, ее можно найти в остатаках по цене 8500 руб., в противном случае придется отвалить 15000((
Посмотреть вложение 41312
Конечно, существует альтернатива) например коаксиальные Kenwood KFC-PS1795 2700 руб.) Громкость сохранится на прежнем уровне, нижняя частота составит 82Hz, основной минус-конструктивная особенность динамика, через отверстие в дифузоре под пищалку, может попасть влага и мусор, умертвив динамик.http://www.avtozvuk.com/az/2014/07/028_coaxial_kenwood.htm
Посмотреть вложение 41313
Усилитель использовался самый компактный из ныне существующих TEAC TE-MD4 http://www.avtozvuk.com/az/2013/09/076-teac.htm из минусов, склонен к перегреву и достаточно бедные фильтры....
также можно найти от 5000 руб. Более интересные аналоги http://www.avtozvuk.com/az/2015/10/md-lab-am-ld480.htm и http://www.avtozvuk.com/az/2014/10/050_amp_revolt.htm с более развитыми фильтрами, но большего размера, что для воздушного RT не проблема, с водяным же, заставит повозится...... Многие воздушные RT, имеют штатный линейный выход, в меню магнитолы, так и называется Line Out, в остальных случаях, необходимо выпаивать сигнал.... 5000 руб.
Прочая расходка, это провода, силовой автомат, виброизоляционные материалы, акустическая ткань, композитные материалы и тд. 12000 руб.
Итого, получаем с натяжкой цифру от 62000 руб. и семь рабочих дней на все процедуры.

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон
Не востребовано))) Givi и иже с ними исполнили бы давно. А вот про крышку думал, плюс окрас как опция...... Меньше деталей- дешевле и быстрей)
Есть куда развиваться)


Отправлено из моего iPhone используя Tapatalk

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон

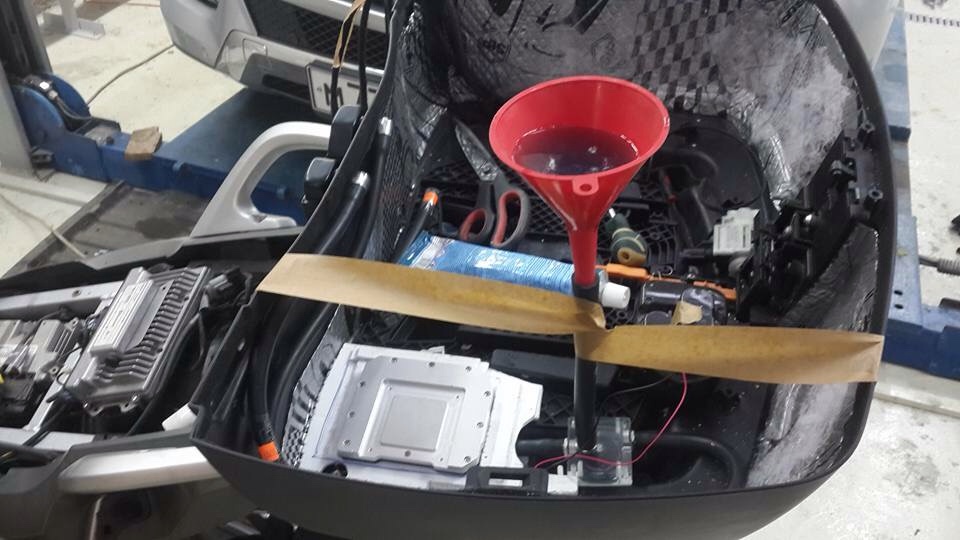

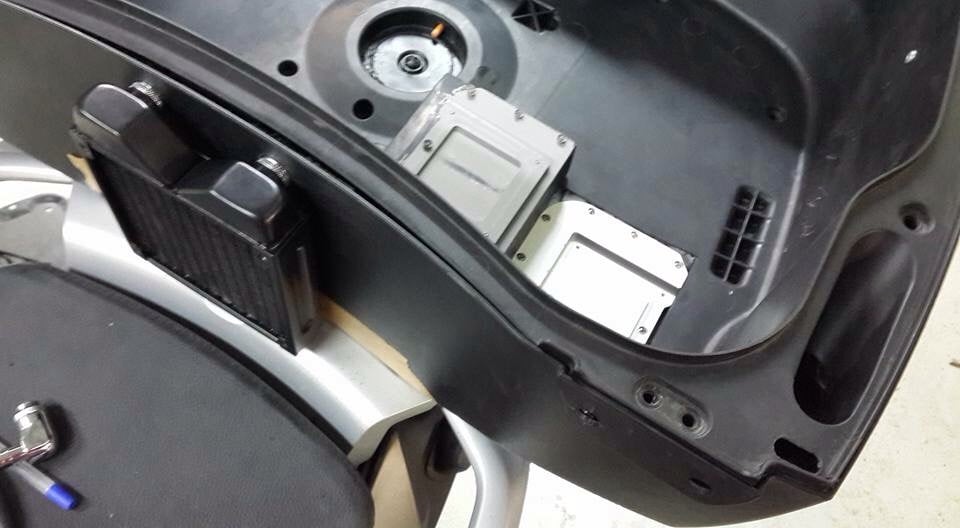

Топ кейс получил водяное охлаждение усилителя)))) и такое возможно)))))


Не думаю, что видео позволит оценить звучание системы) но пусть будет)
[video]https://www.facebook.com/video.php?v=834635359987707&l=1351106748125926588[/video]

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон
Чета у мну фота с телефона не видать(
За основу взяли систему охлаждения процессора ПК



https://vimeo.com/145250727


Отправлено из моего iPhone используя Tapatalk

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон
В преддверии НГ праздников & ДР клуба, нам удалось получить оптовые цены на все комплектующие от компаний ALCOM & ALPHA TRADE) Что позволяет, пусть не существенно, но все же уменьшить затратную часть и объявить о праздничном дисконте)))
70000 рублей под ключ для LC и 65000 для воздушного брата....... на компонентах TEAC & ETON...... Напоминаем, что для проведения основных работ, мотоцикл не требуется, нужен только топ кейс....... Финальный монтаж, может быть произведен на месте зимовки мотоцикла.....:bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb::bomb:

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон

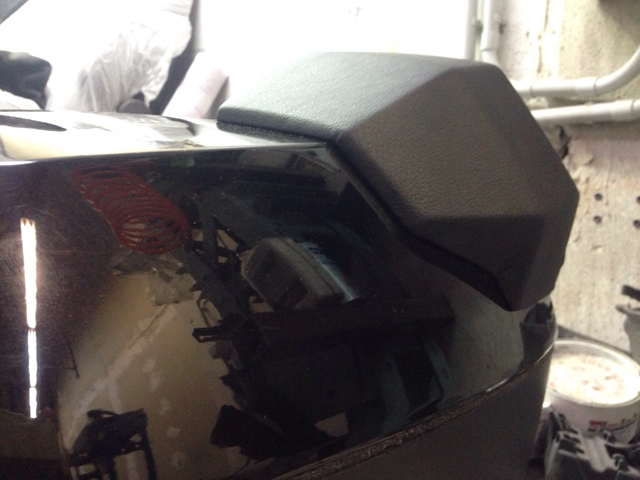

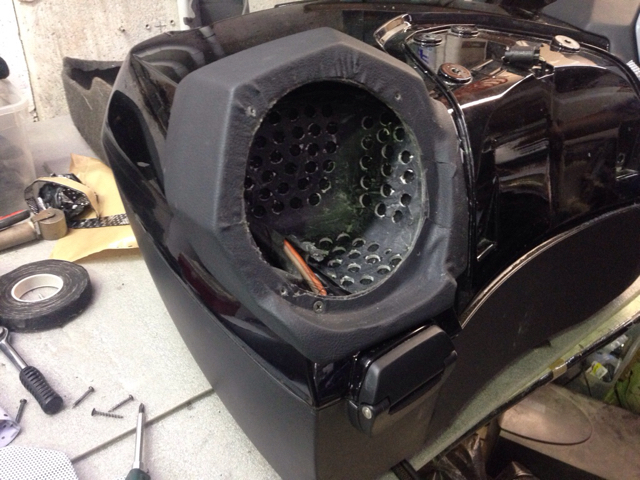

Немного улучщайзинга, на который по-просту не хватило сил и времени) версия 3, если хотите)

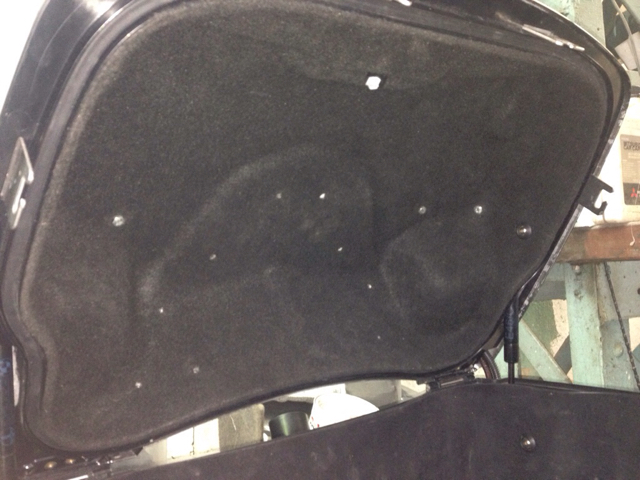

Теперь обратная сторона акустики полностью закрыта, изменена вставка в крышку.


Крепёж, вклеен в накладки с акустикой, теперь без внешних болтов.




.

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон

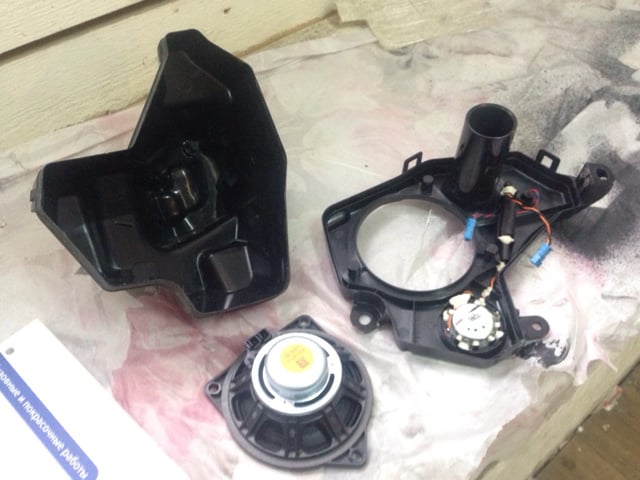

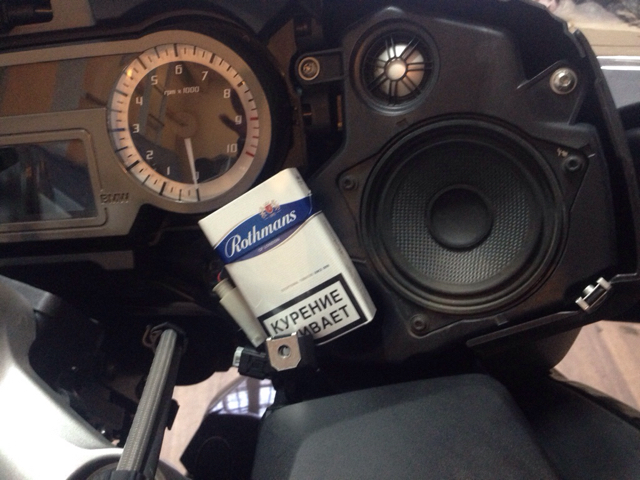

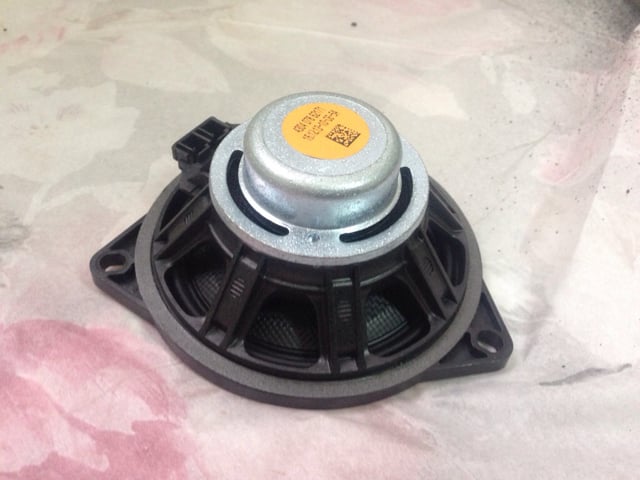

Вот, что Вы слушаете господа) штатная акустика в разрезе...... Динамики 8 см)


Корпуса тоньше мыльницы) соединены тремя защелками, звонкие и легковесные..... Для фазика не критично, но......

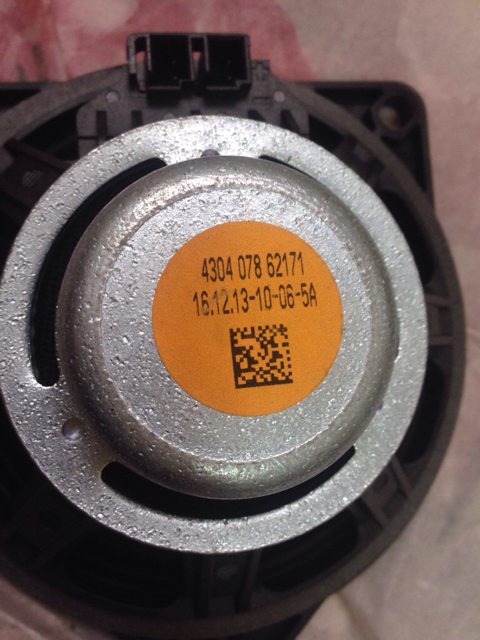

Сам динамик, настоящий боец) неимоверной чувствительности....

Вот, на что он способен, от внешнего усилителя и 20 ватт в лучшем случае) довольно не плохо, на самом деле..... Правда корпуса все же покрыли шумоизоляцией.....

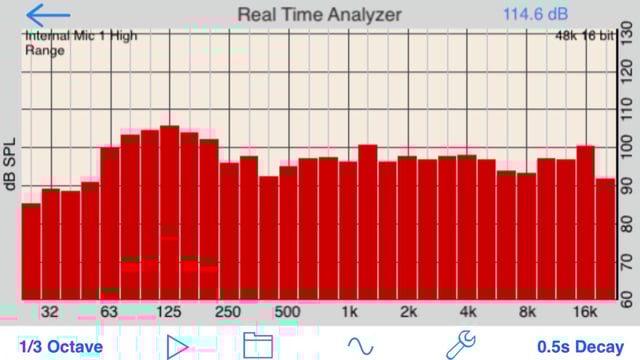

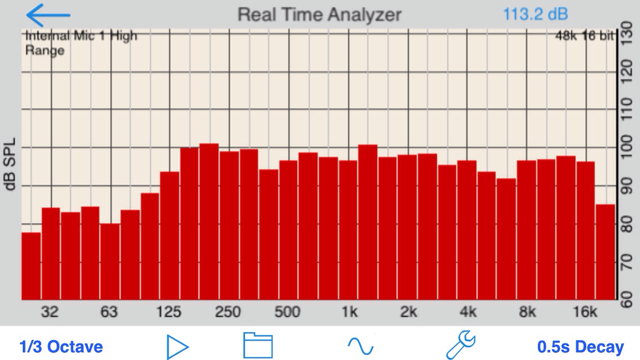

113 db)) правда замеры на телефон)
А вот и с топ кейсом

Настройка под рок)


.

E

Espan

Регистрация
2 Май 2014
Сообщения
611
Адрес
Москва
Имя
Антон

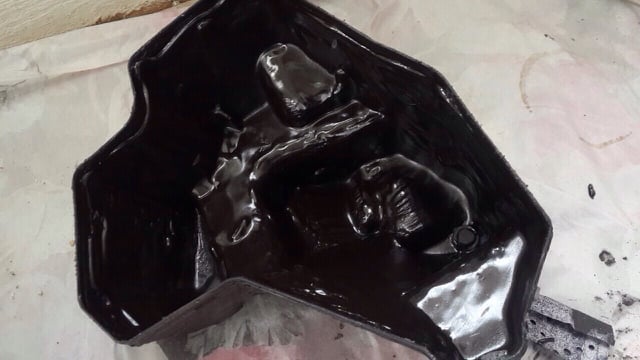

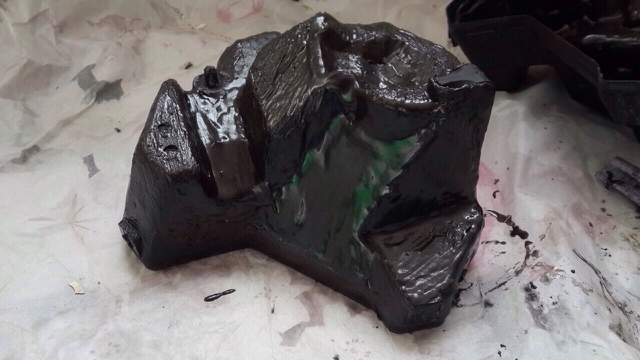

Покрываем жидкарем STP корпуса и готово) ну и синтепон, в последствии, для успокоения)....


Выглядит не очень, но заглушает прилично....... Да, пищалка родная, толи была не здорова, толи не перенесла усиления..... Но оказалась мертва( нашли применение оставшиеся от комплекта Eton)

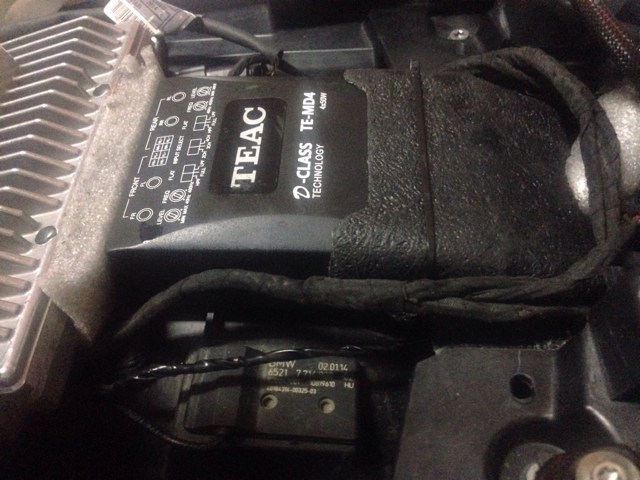

Усилитель, в Бетта версии, поселился рядом со штатным, с добавлением защитного кожуха от влаги......

Джем тепла и температурных испытаний......


.
